Pneumatski ručni kuglasti ventil
Pneumatski ručni kuglasti ventili – EHVFF ručni ventil za brzo spajanje crijeva, EHVFSS ventil za zatvaranje s dvostrukim R/NPT navojem.
- Uvod u proizvod
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. je jedan od vodećih proizvođača i dobavljača pneumatskih kugličnih ventila za ručno zatvaranje u Kini. Budite sigurni u veleprodaju izdržljivog pneumatskog ventila za ručno zatvaranje iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i konkurentne cijene. Takođe, dostupan je besplatni uzorak.
Ova dva pneumatska ručna ventila za potpuno uključivanje -isključenih: EHVFF ručni ventil za brzo spajanje crijeva i EHVFSS dvostruki zaporni ventil s muškim navojem. Podržava 4~12mm metrička PU crijeva, britanske R i američke standarde NPT konusnih navoja cijevi.
Oba modela imaju samo potpuno otvorene/potpuno zatvorene brzine bez srednjeg prigušenja, diferencirane strukture odgovaraju dva glavna tipa zračnih cjevovoda:

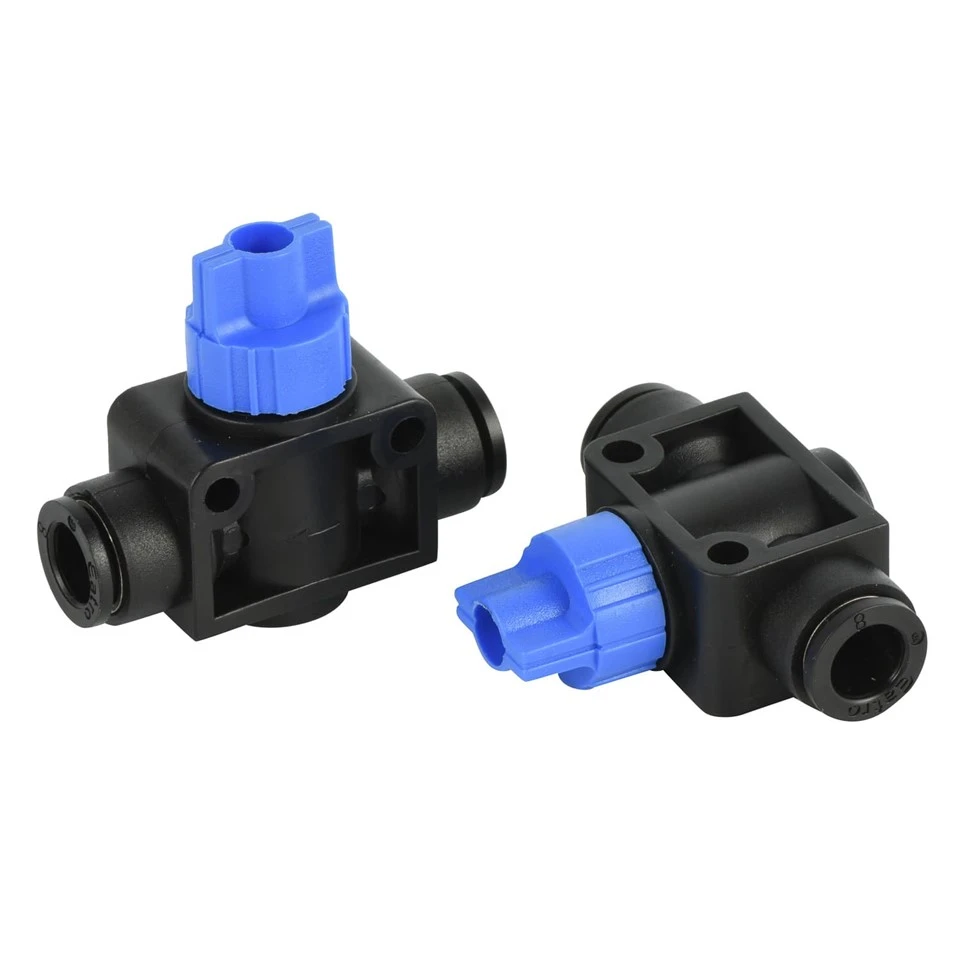

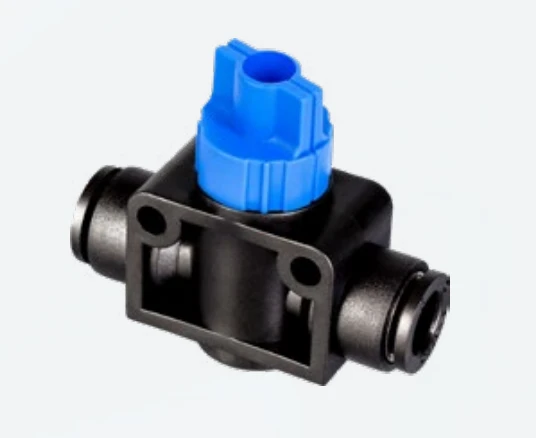

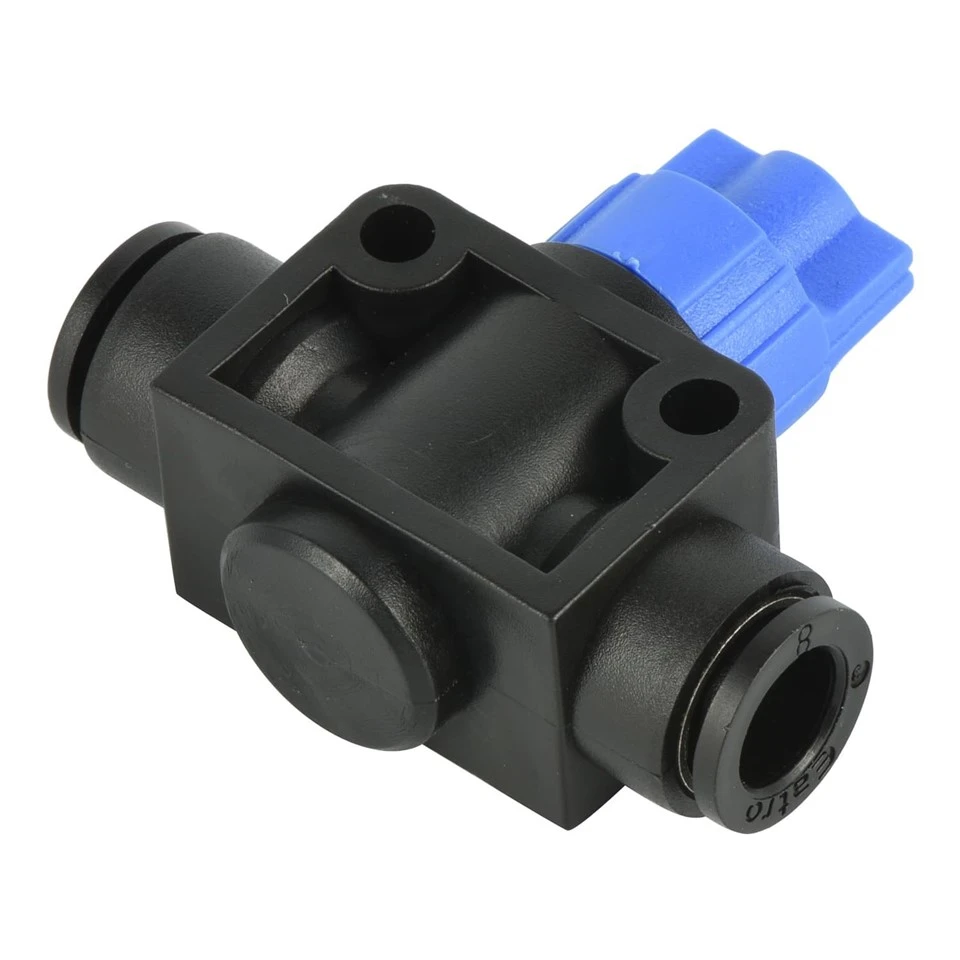

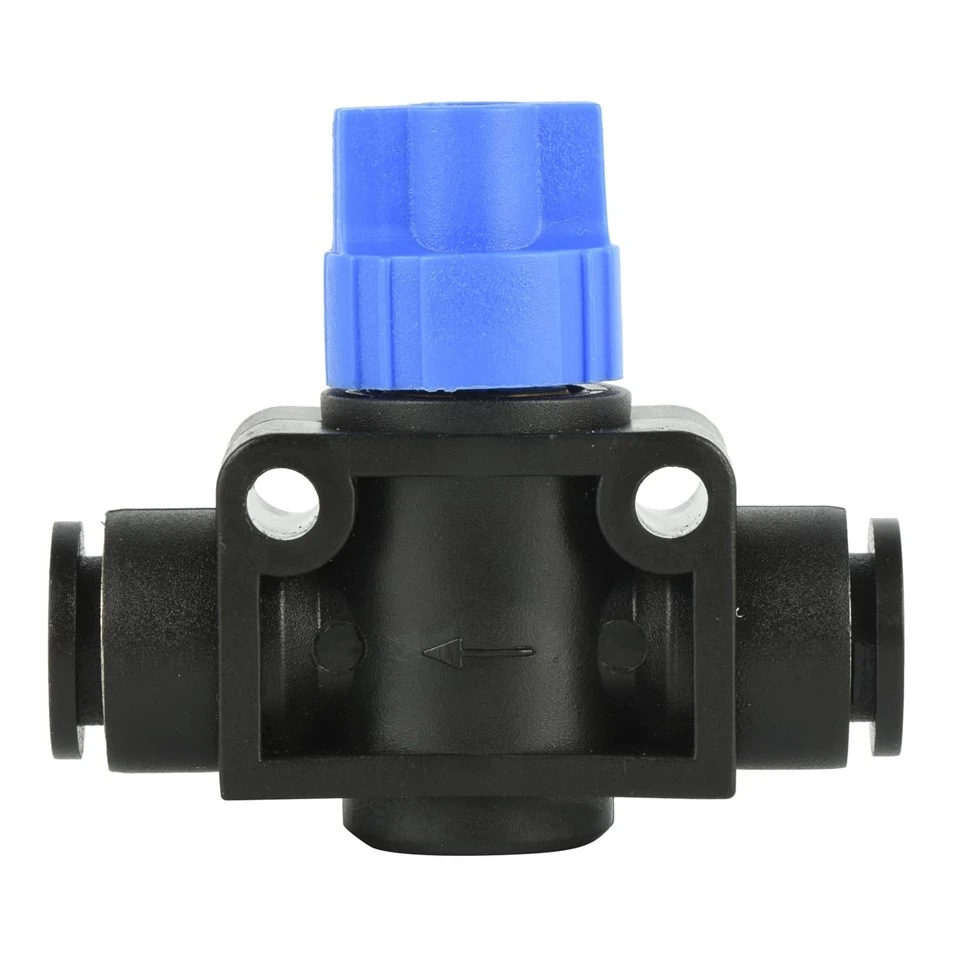

EHVFF ručni ventil za brzo povezivanje: Dvostruki standardni PU potisni-priključci sa plavom rotirajućom ručkom za 90 stepeni za ručno prebacivanje zračnog kruga, kompatibilan sa 4~12mm metričkim i 5/32~3/8 inčnim imperijalnim PU crijevima, za brzo odsječavanje zraka-odsječavanje srednjeg fleksibilnog crijeva;

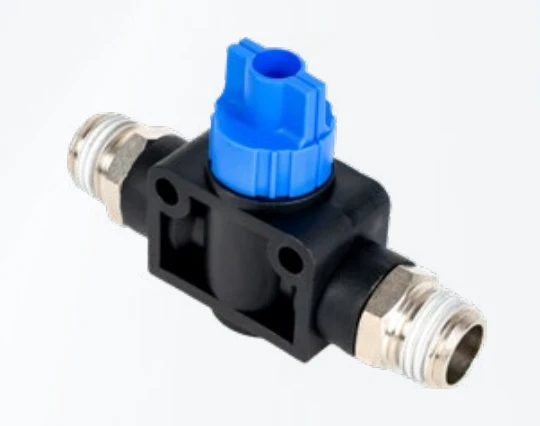

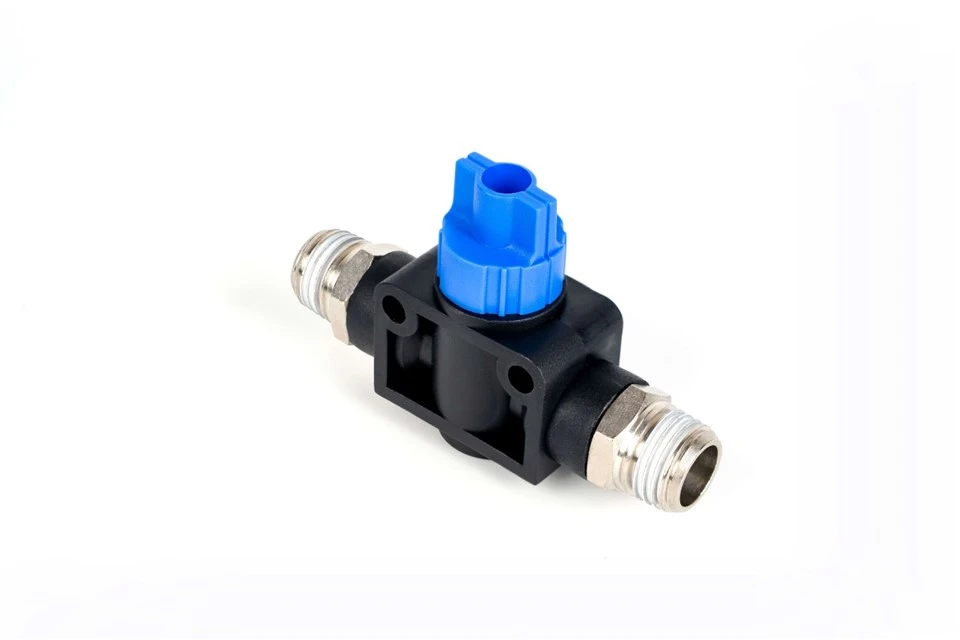

EHVFSS ručni ventil s navojem: Integrirani mesingani dvostruki muški navoj koji podržava britanske R i američke NPT standarde za konus, rotirajuća ručka kontrolira kruti cjevovod on-isključen, odgovara metalnim tvrdim cijevima, blokovima ventila i glavnim navojnim priključcima jedinica za obradu zraka;
Parametar performansi
|
Materijal |
Kompatibilnost cijevi |
O-PRSTEN |
Fluid |
Radni pritisak |
Negative Pressure |
Temperatura |
|
Najlon |
Postavite PU crijevo |
NBR |
Vazduh |
0-1.0MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 stepeni F / 0 ~ 60 stepeni |
Dimenzije proizvoda:Ručni ventil za crijevo EHVFF Quick Connect
(Prilagođene veličine su dostupne na zahtjev. Kontaktirajte nas za specifikacije koje ovdje nisu navedene.)
|
Tip |
Model |
Tip |
Model |
|
cijev (mm) |
cijev (inč) |
||
|
EHVFF04 |
04 |
EHVFF5/32 |
5/32 |
|
EHVFF06 |
06 |
EHVFF3/16 |
3/16 |
|
EHVFF08 |
08 |
EHVFF1/4 |
1/4 |
|
EHVFF10 |
10 |
EHVFF5/16 |
5/16 |
|
EHVFF12 |
12 |
EHVFF3/8 |
3/8 |
|
EHVFF16 |
16 |
EHVFF1/2 |
1/2 |
Dimenzije proizvoda: Ručni ventil za crijevo EHVSS Quick Connect
(Prilagođene veličine su dostupne na zahtjev. Kontaktirajte nas za specifikacije koje ovdje nisu navedene.)
|
Tip |
Model |
Tip |
Model |
||
|
muško (R) |
muško (R) |
muški (NPT) |
muški (NPT) |
||
|
EHVFSS01-01 |
1/8 |
1/8 |
EHVFSSN01-N01 |
1/8 |
1/8 |
|
EHVFSS02-02 |
1/4 |
1/4 |
EHVFSSN02-N02 |
1/4 |
1/4 |
|
EHVFSS03-03 |
3/8 |
3/8 |
EHVFSSN03-N03 |
3/8 |
3/8 |
|
EHVFSS04-04 |
1/2 |
1/2 |
EHVFSSN04-N04 |
1/2 |
1/2 |
|
EHVFSS02-01 |
1/4 |
1/8 |
EHVFSSN02-N01 |
1/4 |
1/8 |
|
EHVFSS03-02 |
3/8 |
1/4 |
EHVFSSN03-N02 |
3/8 |
1/4 |
|
EHVFSS04-03 |
1/2 |
3/8 |
EHVFSSN04-N03 |
1/2 |
3/8 |
Pakovanje:
1.PE vrećica i dvostruko pakovanje od valovitog kartona;
2. Veličina kartona: 35 * 25 * 35 cm;
3. Količina pakovanja se razlikuje među modelima. Molimo provjerite sa našom korisničkom službom.
Ključna karakteristika
Čist dizajn za{0}}isključenje bez prigušivanja, bez gubitka pritiska protoka vazduha
Samo potpuno otvorene i potpuno zatvorene pozicije bez srednjeg kanala za ograničavanje protoka, bez pada pritiska tokom dovoda zraka ili isključenja-, standardni pneumatski ručni zaporni ventil idealan za potpunu izolaciju zraka tokom održavanja opreme.
Dvostruka rješenja za uparivanje cjevovoda: PU potisno{0}}cijev za ugradnju / R/NPT kruta cijev s navojem
PU struktura za brzo spajanje{0}}bez alata na EHVFF odgovara metričkim i imperijalnim crijevima; EHVFSS dvostruki muški navoj podržava R i NPT međunarodne standarde za konus, u potpunosti pokrivajući ponovno postavljanje fleksibilnih crijeva, metalnih tvrdih cijevi i otvora za blok ventila, sve-u-kompletu ručnog kugličnog ventila za brzo spajanje i ručnog zapornog ventila s navojem.
90 stepeni protiv klizanja rotirajuća ručka za ručno prebacivanje kola jednim-klikom
Plava ručica protiv klizanja omogućava potpuno otvaranje/zatvaranje sa rotacijom od samo 90 stepeni, bez ključa ili dodatnih alata, poboljšavajući efikasnost za često rastavljanje prilikom održavanja.
Kompletan asortiman-veličina za univerzalnu zamjenu starih i novih proizvodnih linija
EHVFF podržava 4/6/8/10/12mm metričke i 5/32~3/8 inčne imperijalne PU cijevi; EHVFSS pokriva pune veličine muškog navoja 1/8~1/2 R/NPT, nije potrebno mijenjanje modela za ponovno postavljanje cevovoda opreme.
Svakodnevno održavanje i njega
- Čisto izrežite cijev i očistite je prije umetanja.
- Umjereno zategnite konac; izbjegavajte prekomjerno-zatezanje.
- Pregledajte ima li curenja nakon promjena tlaka/temperature.
- Koristite samo sa-nekorozivnim tečnostima.
- Prilikom rastavljanja, ravnomjerno pritisnite prsten za otpuštanje i izvucite cijev pravo van.
